硬碟插錯電源燒焦後，只要沒有繼續通電、沒有自行拆解換板，多數資料仍有機會救回。損壞停在電路板的保護元件、還是擴散到內部磁碟片，會直接決定後續救援的難度。
硬碟為什麼會插錯電源？最常見的 3 種情境
硬碟插錯電源聽起來像很誇張的失誤，但在我們接到的案件中，這類狀況並不少見。因為多數變壓器外型長得很像，插頭規格又差異很小，一不注意就會接錯。
1.把筆電變壓器插到外接硬碟
這是最常見的情境。筆電變壓器的輸出電壓多為 19V 或 20V，而 3.5 吋外接硬碟只需要 12V。
兩種變壓器的 DC 插頭外徑常常剛好一樣，當手邊有筆電和外接硬碟同時放在桌上時，很容易拿錯。
一旦 19V 電壓接進 12V 的電路，電流會瞬間衝過電路板，保護元件會在一兩秒內燒毀。
2.使用規格不符的 DC 變壓器
另一種狀況是原廠變壓器壞掉，使用者上網隨便買一顆規格相近的替代品，但電壓或電流其實不符。
例如把 9V 的變壓器接到原本需要 12V 的硬碟，雖然電壓偏低不一定會立刻燒毀，但長期供電不穩也可能讓電路板上的元件逐漸受損。
反過來，如果買到電壓過高的變壓器，結果就會跟插到筆電變壓器一樣，會瞬間燒焦。
3.桌機電源線接反或與其他設備共用電源
桌上型電腦的 SATA 電源線雖然有防呆設計，但仍有人在自組機時硬插、裝反…。
有一種狀況是把硬碟的電源線和短路的風扇、故障的周邊接在同一組電源上，一開機整組電路就一起燒。
NAS 使用者偶爾也會遇到類似狀況，特別是自行更換電源供應器後，規格不符讓所有硬碟一起受損。
如果你的硬碟是因為跳電或電壓不穩導致故障，處理方向會有些不同，歡迎聯繫鉅亨協助你解決問題。
硬碟插錯電源後會怎樣？5 種常見異常症狀與燒焦原因
了解會在什麼情境下插錯電源之後，接下來要教你判斷的是：通電後出現哪些症狀，代表硬碟確實已經受損？我們先講燒焦原因。
插錯電源為什麼會造成硬碟燒焦？與電壓規格的關係
2.5 吋 USB 外接硬碟只需要 5V 供電，3.5 吋外接硬碟需要 12V，而一般筆電變壓器的輸出電壓是 19V。
當原本只能承受 12V 的電路接到 19V，電流會超出零件的負荷範圍。
這時候電路板上的保護元件會在第一時間燒毀，用意是擋下多餘的電壓，避免電流繼續往後面的核心晶片跑。
這個過程會在極短時間內產生高溫，把元件上的塑膠或絕緣漆烤焦，燒焦味就是這樣產生的。
硬碟插錯電源時常見的 5 種異常症狀
不是每次插錯電源都會聞到明顯的燒焦味。以下 5 種症狀只要出現其中一種以上，就建議立刻拔掉電源，不要再反覆嘗試。
- 症狀 1：插電後聞到燒焦味，這是最直接的警訊。零件上的絕緣漆或塑膠在高溫下融化，會產生刺鼻的焦味。聞到的當下就該拔電。
- 症狀 2：硬碟接上電源後完全沒有反應。指示燈不亮、電腦沒有任何動靜，通常代表電路板的供電迴路已經斷掉。
- 症狀 3：硬碟沒有運作的聲音。正常運作時硬碟會有馬達轉動的細微嗡嗡聲，如果完全安靜，可能是電路板無法將電力送到馬達。
- 症狀 4：電腦無法辨識硬碟裝置。接上電腦後系統完全偵測不到，連「裝置管理員」也看不見，代表電路板的控制晶片可能受損。
- 症狀 5：插電瞬間變壓器或硬碟變熱。剛插電幾秒鐘就感覺到發燙，代表電路異常。若不趕快拔掉，高溫可能會往內部擴散，把讀寫頭的零件也燒壞，資料就真的難救了。
聞到燒焦味代表什麼？通常是電路板上的保護元件先燒毀
硬碟電路板的設計就像家裡的插座，當電流異常時，會先有一個「保險絲」替整個系統擋下衝擊。
硬碟電路板上至少有三種類似保險絲功能的元件，插錯電源時通常會先燒掉其中一到兩個。
| 元件名稱 | 它的工作 | 燒壞之後會怎樣 |
|---|---|---|
| TVS 二極體 | 像電路板的保鑣，遇到太強的電壓會先自己擋下來，把多餘的電流導走 | 通常會短路，硬碟接電後完全沒反應 |
| 保險絲 | 電流超過安全值時會自己斷開，像家裡的斷路器 | 硬碟完全不通電，接上去毫無動靜 |
| 電源管理 IC | 負責把電壓分配給硬碟各個零件，讓整體供電穩定 | 硬碟無法啟動，有時馬達會發出不正常的聲音 |
這三個元件的共同作用，就是在硬碟電路出問題時「自己先死」，讓後面的核心零件（例如讀寫控制晶片、儲存資料用的磁碟片）能盡量不受影響。這也是為什麼聞到燒焦味不代表資料就完蛋了。
為什麼聞到燒焦味，硬碟裡的資料仍然可能還在？
用一個比喻就能理解：硬碟就像一台車，電路板是控制整台車運作的引擎電腦，而磁碟片才是後車廂裡的行李。當引擎電腦燒掉，車子確實發不動，但後車廂裡的行李並沒有跟著一起壞。
硬碟的資料都儲存在金屬製的磁碟片上，這些磁碟片被密封在硬碟的金屬殼裡，電路板的燒毀不會直接影響到它們。
只要磁碟片和讀寫頭都還完整，透過專業設備把電路板的損壞修復，或是將原本的韌體晶片移植到另一塊好的電路板上，資料就有機會完整讀取出來。
發現異常後要馬上停止通電，不要再嘗試接電測試。持續通電會讓原本只在電路板表面的損壞擴散到內部讀寫零件，這時候資料才真的難救。
工程師實際判斷：這顆硬碟的電路板燒毀範圍在可控範圍內
下圖是一顆因為插錯電源送檢的硬碟電路板。從外觀可以看到 SATA 電源接口旁的 TVS 二極體已經有明顯的燒焦痕跡，周圍的電路板基材也出現輕微變色，代表這顆元件在接收到過電壓的瞬間已經短路燒毀。
不過從整體損壞範圍來看，燒毀主要集中在電源入口端的保護元件區域，中央的主控晶片和右側的快取記憶體（上方有散熱貼片的那顆 IC）外觀完整，沒有明顯的燒焦或變色。電路板背面連接讀寫頭的排線接點也沒有受到波及。
這就是「保護元件先擋下來」的典型案例，TVS 二極體在過電壓衝進來的第一時間犧牲自己短路，把多餘的電流導開，讓後面的核心晶片沒有直接承受衝擊。
只要磁碟片和讀寫頭確認完整，透過移植韌體晶片到新電路板上，資料就有很高的機率完整讀取出來。
硬碟插錯電源燒焦後，第一時間該怎麼做？
發現硬碟異常的那幾分鐘，處置方式會直接影響資料能不能救回。只要記住一句話：止損，不要修復。
先避免這些錯誤操作
在我們接到的案件裡，有超過三成的硬碟並不是「插錯電源」本身造成無法救援，而是使用者後續的錯誤操作讓情況惡化。以下三種行為最常見：
- 反覆插拔電源測試：每次再通電，都可能讓損壞擴大。原本只是 TVS 二極體燒毀，重複通電後可能把馬達控制 IC 也一起燒掉。
- 自行拆開硬碟檢查內部：硬碟內部的磁碟片對灰塵極為敏感，只要在一般環境下打開，空氣中的微粒就會附著在磁碟片上，讓讀寫頭在運轉時刮傷表面。這種損傷是不可逆的。
- 上網購買電路板自行更換：這是最常見也最可惜的錯誤。詳細原因下一段會說明。
正確處理 4 步驟
知道不該做什麼之後，接下來是正確的處理順序。
- 步驟 1：立即停止通電。聞到燒焦味或發現異常的第一秒就拔掉電源，不要想「再試一次看看」。每多通一次電，就多一次損壞擴大的機會。
- 步驟 2：保留原本的電路板與變壓器。即使已經燒得焦黑也不要丟。工程師需要從這些零件反推損壞的電流路徑，才能判斷最適合的救援方式。變壓器的規格標籤也會是判斷依據。
- 步驟 3：不要再自行嘗試啟動硬碟。包含不要接到其他電腦、不要換線測試、不要裝回外接盒。任何通電行為都等於在賭博。
- 步驟 4：交由專業工程師檢測。裝在防靜電袋或原本的包裝裡，送到資料救援業者的檢測中心。檢測階段不通電，純粹目視與儀器評估，不會讓狀況變得更糟。
硬碟電路板燒毀後，可以自己買同型號電路板更換嗎？
雖然我們建議把硬碟交給專業工程師處理，但很多人還是會想自己先試試看——畢竟網路上確實流傳「換一塊同型號電路板就能恢復」的說法。這個做法在十幾年前的舊型硬碟上偶爾可行，但在現代硬碟上，十有八九會失敗，甚至讓資料更難救回。
自行更換電路板常見的 4 個問題
自行換板後最常見的四種結果：
- 硬碟完全無法啟動。新電路板上的韌體參數與原本這顆硬碟不匹配，控制系統無法正確初始化，接電後毫無反應。
- 電腦仍然無法辨識裝置。硬碟看起來有通電，但電腦抓不到，裝置管理員裡找不到這顆硬碟的型號。
- 硬碟出現異常運轉聲。韌體參數對不上時，磁頭會在錯誤的位置反覆尋軌，發出規律的敲擊聲。持續運轉會把磁碟片表面刮出永久性的損傷，這時候原本有機會救的資料就真的救不回來了。
- 資料依然無法讀取。就算硬碟能轉、電腦也抓到型號，因為校正資料不對，讀出來的內容會是亂碼，無法還原成原本的檔案。
為什麼不建議自己換？因為每顆硬碟的韌體都不同
現代硬碟的電路板上有一顆 ROM 晶片，儲存著這顆硬碟出廠時的校正參數——包括磁頭的飛行高度、壞軌對應表、加密金鑰等。這些資料是每一顆硬碟獨有的，就算同型號、同批次也不會一樣。
要讓換上去的電路板能正確讀取資料，必須把原本電路板上的 ROM 晶片「移植」到新板上，這個動作需要專業的拆焊設備和無塵環境。自行操作時只要焊接溫度過高，ROM 晶片裡的資料就會永久損毀。
硬碟燒焦後資料還救得回來嗎？成功率取決於損壞位置
救援成功率沒辦法一概而論，要看燒毀的範圍停在哪裡。停在電路板的保護元件，成功率通常很高；延伸到內部的讀寫頭或磁碟片，難度就會大幅提升。
工程師如何救回硬碟資料？3 個處理步驟
專業的資料救援不是把硬碟接上電腦硬讀，而是一套有明確步驟的診斷與修復流程。以下是插錯電源類案件最常見的三個處理階段：
- 步驟 1：檢測電路板損壞位置。工程師會在不通電的狀態下，用三用電表和示波器測試電路板上每個保護元件的狀態，確認是哪一顆先燒毀、損壞是否擴散到主控晶片。這個階段就像手術前的檢查，在動任何一刀之前先摸清楚狀況。
- 步驟 2：移植原始韌體晶片。確認損壞範圍後，工程師會把原本電路板上的 ROM 晶片拆下，焊到一塊功能正常的同型號電路板上。這個動作稱為「韌體匹配」，保留了硬碟出廠時獨有的校正參數，讓新電路板能正確讀取這顆硬碟的磁碟片。
- 步驟 3：重新啟動並讀取資料。確認電路安全、韌體匹配正確後，工程師才會通電啟動硬碟，並透過專業設備把資料完整複製到另一顆備份碟上。複製過程中也會監控磁頭的運作狀態，如果發現任何異常會立刻停下，避免二次損傷。
硬碟插錯電源燒焦的資料救援成功案例

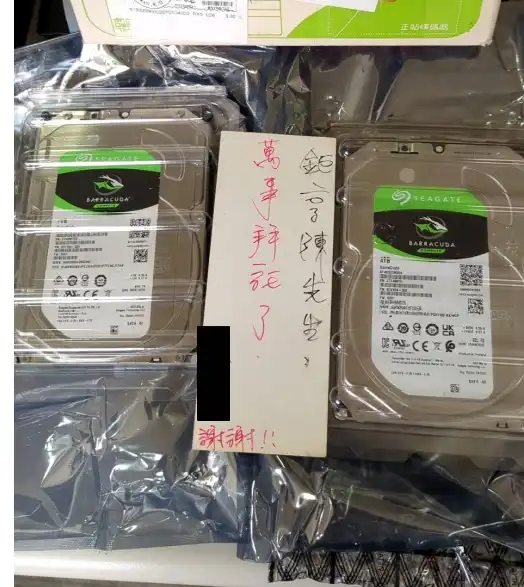

屏東一間電腦工作室寄來兩顆 Seagate Barracuda 4TB 硬碟，送件單上寫著「重置電源後發生的，用很多方法都無法讀取」。客戶在送檢前已經自行嘗試過多種方法、也請朋友幫忙處理過，但硬碟始終無法被電腦辨識。

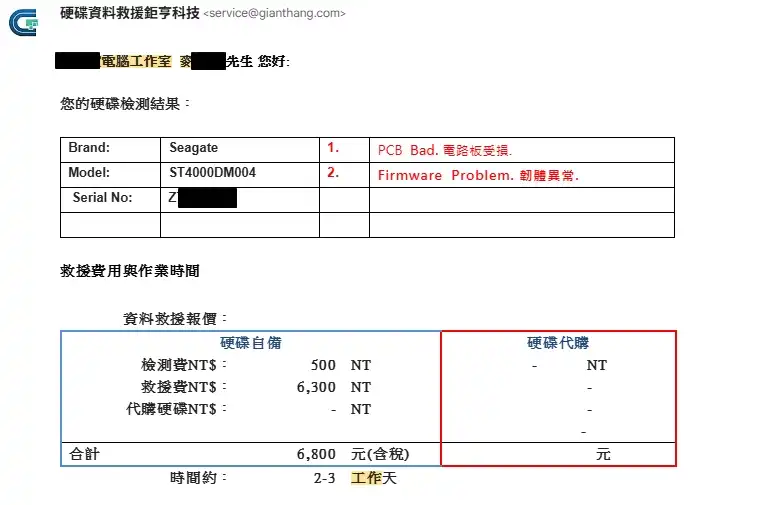

工程師收到後進行不通電檢測，確認型號為 Seagate ST4000DM004，診斷結果有兩個問題：第一是電路板受損（PCB Bad），第二是韌體異常（Firmware Problem）。
這是插錯電源類案件的典型狀況，過電壓先燒毀電路板上的保護元件，連帶讓電路板上的韌體資料出現錯誤，導致硬碟就算接回正確電源也無法啟動。
由於客戶在發現異常後沒有持續反覆通電太多次，磁碟片沒有受到波及。
工程師透過移植韌體晶片、修復韌體資料的方式完成救援，整個處理時間約 2–3 個工作天，救援費用含檢測共 NT$6,800。
這個案例說明兩件事：一是插錯電源後即使自己試過很多方法都沒用，只要磁碟片沒有嚴重受損，資料仍然有機會救回；二是送檢前的錯誤操作越少，救援的難度就越低！
這位客戶雖然有嘗試過自行處理，但沒有拆開硬碟也沒有自行更換電路板，保留了完整的原始狀態，讓工程師能在最短時間內完成處理。
硬碟插錯電源常見問題
Q1：硬碟為什麼會出現燒焦味？
當硬碟接到電壓高於原本規格的電源（例如把 19V 的筆電變壓器接到 12V 的外接硬碟），電路板上的 TVS 二極體、保險絲或電源管理 IC 等保護元件會因為承受不了而瞬間過熱。高溫會把元件上的塑膠或絕緣漆烤焦，產生刺鼻的燒焦味。
Q2：硬碟插錯電源後，還可以再接回正確電源使用嗎？
不行。電路板上的保護元件一旦燒毀，即使接回正確電壓，電流還是會流過那些已經損壞的迴路。反覆通電可能讓原本只是表面燒焦的問題擴散到硬碟內部的讀寫零件，這時候資料就會從「有機會救」變成「很難救」。聞到燒焦味或出現異常的第一時間就該停止通電，不要再做任何測試。
Q3：硬碟電路板燒焦後還能修理嗎？
要看燒毀的範圍。如果只是 TVS 二極體或保險絲這類保護元件，工程師通常能透過更換元件或移植韌體晶片讓硬碟重新啟動。但如果燒毀範圍擴及電源管理 IC 或主控晶片，處理難度會高很多，甚至需要從同批次的硬碟上拆零件替換。無論哪種狀況，都不建議自行嘗試修理，錯誤操作很容易讓原本能救的資料變得無法救回。
Q4：硬碟燒焦後還能讀到裡面的照片或檔案嗎？
只要磁碟片和讀寫頭沒有受損，多數情況下是可以的。資料儲存在硬碟內部的金屬磁碟片上，電路板燒毀並不會直接影響到這些磁碟片。但有兩個前提：一是發現異常後立刻停止通電，二是不要自行拆開硬碟或更換電路板，這兩件事都可能把「可救」變成「不可救」。
Q5：硬碟燒焦後資料救援通常需要多久時間？
一般來說，如果只是電路板保護元件燒毀，從送檢到取回資料大約 2–5 個工作天。如果需要拆卸磁頭或處理內部零件，時間會拉長到 1–2 週。實際時間會根據硬碟品牌、容量和損壞範圍有所不同，也會受到同型號電路板是否能及時取得影響。建議送檢時主動告知工程師「怎麼插錯的、插錯後做了哪些測試」，讓評估更準確。
硬碟燒焦後不要急著自行修理，錯誤操作可能讓資料更難救回
硬碟插錯電源聞到燒焦味，當下的反應會決定後續能救回多少資料。多數人的直覺是再試試看、上網找方法自己修，但這些動作反而是讓資料徹底消失的主因。
正確的做法很單純：停止通電、保留原本的零件、不要自行拆解或換板，直接交給專業工程師檢測。在電路板的保護元件先燒毀、磁碟片完整的狀況下，資料救援的成功率其實比想像中高。
如果你目前正遇到硬碟插錯電源的情況，可以進一步了解鉅亨科技的硬碟電路板燒毀維修服務。由專業工程師先做不通電檢測，確認損壞範圍後再評估救援方案，在避免硬碟持續受損的前提下，盡可能把重要資料完整取回。
