RAID 是什麼?磁碟陣列中文意思、原理,為什麼不能當備份

RAID 中文叫「磁碟陣列」,是把 2 顆以上的硬碟組在一起,讓電腦只看到一個儲存空間。組好的 RAID 可以讀寫得比較快,也可以在一顆硬碟壞掉時,資料還在、系統照常運作。RAID 防的是硬碟壞掉,防不了誤刪、中毒或整台機器出事,所以它不能代替備份。

文章目錄
  1. RAID 是什麼?名稱從哪裡來
  2. RAID 怎麼運作?三種基本做法
  3. 軟體 RAID 和硬體 RAID 差在哪?
  4. 為什麼要用 RAID?
  5. RAID 會不會壞?
  6. RAID 能不能當備份?
  7. 各廠牌的 RAID 有什麼不一樣?
  8. RAID 常見問題

RAID 是什麼?名稱從哪裡來

RAID 是 Redundant Array of Independent Disks 的縮寫,意思是「好幾顆獨立的硬碟,多放一些、排成一組」,台灣一般叫它磁碟陣列。

這個名字最早出現在 1988 年。美國柏克萊大學的 Patterson、Gibson、Katz 發表論文,當時寫的是 Inexpensive(便宜的)Disks,想法是用好幾顆便宜的小硬碟,取代一顆又大又貴的硬碟。後來業界把 I 改成 Independent(獨立的),意思還是一樣:很多顆硬碟一起工作。

為什麼要這樣做?因為單顆硬碟沒有後路。馬達、讀寫頭、電路板任何一個零件壞掉,上面的資料就讀不到,正在跑的服務也會停下來。RAID 的做法是多放幾顆硬碟,讓其中一顆出事時,還有別的硬碟頂著。

RAID 怎麼運作?三種基本做法

RAID 組好之後,電腦只會看到一顆「大硬碟」。資料要怎麼分到每顆硬碟上,靠的是下面三種做法。RAID 0、1、5、6、10 這些級別,就是這三種做法的不同組合。

做法怎麼放資料好處代價
切塊(Striping)把檔案切成小塊,輪流寫到每顆硬碟好幾顆一起讀寫,速度變快本身沒有備援,一顆壞就全部讀不到
鏡像(Mirroring)同一份資料同時寫進兩顆硬碟一顆壞了,另一顆有完整副本容量只剩一半
同位元(Parity)每一排資料多算一份檢查碼存起來壞一顆時,能用其他硬碟加上檢查碼把資料算回來要拿一顆硬碟的空間放檢查碼,寫入時要多算一次

同位元最不好懂,看下面這個 RAID 5 的動畫會比較清楚。4 顆硬碟裡,每一排存 3 塊資料和 1 份同位元 P,P 輪流放在不同硬碟。硬碟 3 壞掉、換上新硬碟後,控制器會讀同一排其他硬碟的資料,加上 P,一塊一塊把缺的資料算回來。

RAID 5 怎麼寫入資料、壞一顆怎麼算回來?

資料寫進 4 顆硬碟,每一排再多存一份同位元 P;硬碟 3 故障時,換上新硬碟,控制器用同一排其他硬碟的資料加上 P,把每一塊重新算出來。

要寫入的資料
RAID 控制器

每一種 RAID 級別用了哪幾種做法、要幾顆硬碟、可以壞幾顆,整理在RAID 0、1、5、6、10 差在哪這篇,每一種都有動畫可以點來看。

軟體 RAID 和硬體 RAID 差在哪?

RAID 需要有人決定資料怎麼切、怎麼放。這件事可以交給作業系統的軟體來做,也可以交給一張專門的 RAID 控制卡。

軟體 RAID硬體 RAID
誰負責計算作業系統(Windows、Linux 都有這個功能)RAID 控制卡
會不會用到主機資源會用到主機的 CPU、記憶體由控制卡自己算,不佔主機資源
常見在哪裡個人電腦、用 Linux 核心的 NAS企業伺服器的 RAID 卡

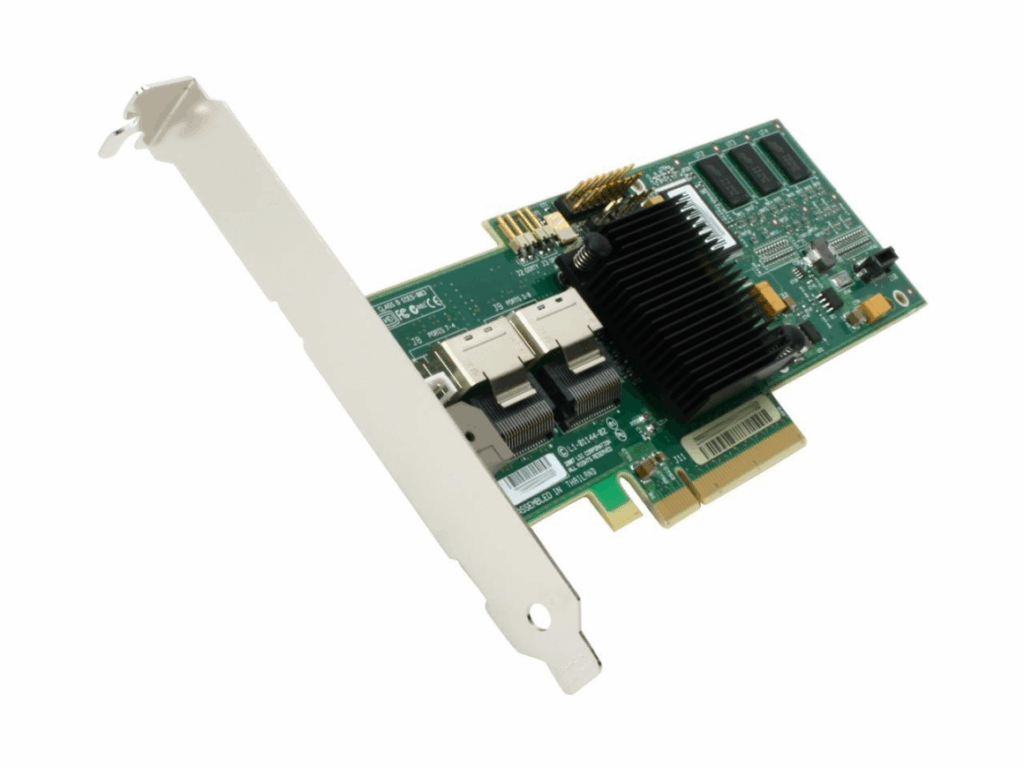

硬體RAID介面卡

為什麼要用 RAID?

RAID 主要解決兩件事:一顆硬碟忙不過來,還有一顆硬碟壞了服務就停。

先說速度。伺服器只有一顆硬碟時,一個人讀寫不會有問題;很多人同時開檔案、存檔案,那顆硬碟的負擔就重,大家都會卡。用 RAID 讓好幾顆硬碟一起分工,整體讀寫就快起來。

再說不停機。假設公司的共用檔案伺服器(File Server)只放在一顆硬碟上,這顆一壞,全公司都打不開檔案。就算送去找資料救援公司,也要花好幾天才拿得回資料。同樣的資料放在有容錯的 RAID 上,壞一顆硬碟時資料還在,系統照常運作,只要換一顆新硬碟上去就好。

RAID 會不會壞?

RAID 會壞。每一種 RAID 能承受的壞硬碟數量都有上限,例如 RAID 5 只能壞 1 顆,超過上限,整組資料就讀不到。

RAID 的硬碟通常不會同時壞好幾顆,比較常見的是一顆一顆陸續壞。一顆硬碟壞掉時,RAID 會進入「降級」狀態,還能用,但已經沒有後路。這時要盡快換上新硬碟,讓 RAID 自動重建(Rebuild),把資料補到新硬碟上。

重建本身也有風險。重建時每顆硬碟都在大量讀寫,如果剛好又有一顆撐不住,就超過上限了。我們接到的 RAID 救援案,最常見的原因就是重建到一半又壞一顆。硬碟容量越大,重建要跑得越久,這段沒有後路的時間也跟著拉長。

平常多看一下 RAID 的燈號和管理頁面的警告,一顆壞了就處理,RAID 出事的機會就小很多。如果 RAID 已經掛掉,或重建失敗,先不要再按重建或初始化,可以對照NAS、RAID 故障症狀看看是哪一種狀況,或直接看RAID 與 NAS 資料救援怎麼處理。

RAID/NAS 救援

陣列降級、重建失敗?先別再動它

硬碟亮紅燈或 RAID 重建卡住時,先停止重建、不要自己換碟,交給工程師判斷。

  • 先檢測再報價,檢測費 NT$500
  • 救到指定資料才收費
  • 企業伺服器、NAS 都有實際救援經驗

RAID 能不能當備份?

不能。備份的意思是,同一份資料放在兩個不同的裝置上。RAID 裡面雖然有好幾顆硬碟,但對電腦來說它就是「一台」裝置,下面這些情況 RAID 都幫不上忙:

  • 誤刪檔案:RAID 會在每顆硬碟上一起刪掉
  • 中了勒索病毒:檔案被加密時,RAID 裡的每一份都一起被加密
  • 整台機器出事:電源、控制器壞掉,或是淹水、被偷
  • RAID 自己壞掉:壞的硬碟超過它能承受的顆數

所以重要的資料,RAID 之外還是要另外備份到別的裝置,例如外接硬碟、另一台 NAS 或雲端。

各廠牌的 RAID 有什麼不一樣?

企業伺服器像 HP、IBM、Dell,大多用主機上的 RAID 卡組成硬體 RAID,各家的演算法大同小異,都有 RAID 1、RAID 5、RAID 6 這些常見級別。伺服器主要是拿來運算的,RAID 的保護功能比較基本。我們在資料救援這行十多年,這類伺服器的 RAID 救過不少。

專門拿來存資料的企業儲存設備(Storage),RAID 會多做一層保護。像 NetApp 用自家的 ONTAP 作業系統,有自己的 RAID-DP、RAID-TEC;EMC、HDS 也各有自己開發的 RAID 演算法。RAID-DP 怎麼運作,寫在RAID-DP 和 RAID 6 的比較。

國產品牌常見的 NAS 像 QNAP、Synology,系統是用 Linux 核心設計的,一樣可以組常見的 RAID 級別。

RAID 常見問題

RAID 的中文是什麼?

RAID 的中文叫「磁碟陣列」,是 Redundant Array of Independent Disks 的縮寫,指把 2 顆以上的硬碟組成一個儲存空間。

組 RAID 最少要幾顆硬碟?

看級別。RAID 0、RAID 1 最少 2 顆,RAID 5 最少 3 顆,RAID 6、RAID 10 最少 4 顆。

RAID 和 NAS 一樣嗎?

不一樣。NAS 是一台接在網路上的儲存設備;RAID 是 NAS 裡面把硬碟組起來的方法。一台 NAS 可以自己選要不要組 RAID、組哪一種。

RAID 有一顆硬碟壞了,可以自己換嗎?

RAID 剛降級、只壞一顆時,換一顆同容量的新硬碟讓它重建,是正常的處理方式。如果壞的顆數已經超過上限,或重建失敗、陣列消失,就不要再自己操作,避免把還能救的資料蓋掉。
