RAID 0、1、5、6、10 差在哪?一張表看懂怎麼選,哪種壞了最難救

RAID 0、1、5、6、10 的差別,在於資料怎麼分給每顆硬碟。RAID 0 最快,但一顆壞就全沒;RAID 1 兩顆存一樣的資料,容量剩一半;RAID 5 拿 1 顆的空間換來可以壞 1 顆;RAID 6 拿 2 顆的空間換來可以壞 2 顆;RAID 10 又快又能壞,但容量也只剩一半。

還不清楚 RAID 本身是什麼、軟體和硬體 RAID 差在哪,可以先看RAID 是什麼。已經遇到 RAID 出狀況、不確定是哪一種,可以先看NAS、RAID 故障症狀,20 種常見狀況各自大概落在哪一級,都整理在一張表裡。

文章目錄
  1. RAID 0、1、5、6、10 比較表
  2. RAID 0、1、5、6、10 怎麼選?
  3. RAID 0 是什麼?
    1. RAID 0 的容量怎麼算?
  4. RAID 1 是什麼?
  5. RAID 10 和 RAID 01 是什麼?
    1. RAID 10 是什麼?
    2. RAID 01 是什麼?
  6. RAID 5 是什麼?
    1. RAID 5 的容量怎麼算?
    2. RAID 5 的重建為什麼有風險?
  7. RAID 6 是什麼?
  8. RAID-DP 是什麼?
    1. RAID-DP 運算架構
    2. RAID-DP 優點
    3. RAID-DP 和 RAID 6 比較
  9. 哪一種 RAID 壞了最難救?
  10. 鉅亨的經驗談
  11. RAID 級別常見問題

RAID 0、1、5、6、10 比較表

級別最少硬碟可用容量可以壞幾顆讀寫速度適合
RAID 02 顆全部加總0 顆讀寫都快影音剪輯暫存、追求速度
RAID 12 顆一半1 顆跟單顆硬碟差不多重要文件、系統碟
RAID 53 顆少 1 顆(n-1)1 顆讀寫都快,寫入要多算一次 PNAS 檔案共享
RAID 64 顆少 2 顆(n-2)2 顆寫入比 RAID 5 慢大容量 NAS
RAID 104 顆一半每組 1 顆(4 顆最多 2 顆)讀寫都快資料庫、虛擬機

下面可以切換每一種 RAID,看資料怎麼被分到每顆硬碟;點任何一顆硬碟,就能看到它壞掉時資料還在不在。

RAID 5|分散式同位元

點上面的類型,看資料怎麼被分到每顆硬碟;點任何一顆硬碟,看看它壞掉會怎樣。

要寫入的資料
RAID 控制器

點硬碟可以模擬故障,再點一次復原

RAID 0、1、5、6、10 怎麼選?

  • 如果資料丟了也沒關係,只要速度快,例如剪片時的暫存:選 RAID 0
  • 如果只有 2 顆硬碟,資料又很重要:選 RAID 1
  • 如果有 3、4 顆硬碟,想要容量和安全都顧到:選 RAID 5
  • 如果硬碟容量大、重建要跑很久,或資料不能有閃失:選 RAID 6,多一顆的保險
  • 如果要跑資料庫、虛擬機,要速度也要安全:選 RAID 10

不管選哪一種,RAID 都不能取代備份,原因寫在RAID 為什麼不能當備份。

RAID 0 是什麼?

RAID 0 最少要 2 顆硬碟。寫入時,資料會被切成小塊,同時寫到不同的硬碟;讀取時也是每顆一起讀,所以讀寫都會變快,硬碟越多顆越快。

代價是 RAID 0 沒有任何備援。資料分散在每顆硬碟上,只要其中一顆壞掉,整組 RAID 都讀不到。RAID 0 常見用在檔案大、要求傳輸速度的工作,例如影音剪輯。

RAID 0組成示意圖
RAID 0組成示意圖

RAID 0 怎麼寫入資料?

控制器把資料切塊,輪流寫進兩顆硬碟;其中一顆故障,整組資料就讀不到。

要寫入的資料
RAID 控制器

RAID 0 的容量怎麼算?

RAID 0 沒有拿空間做備援,可用容量就是每顆硬碟加起來。如果硬碟大小不一樣,要用組裡最小的那顆來算:

  • 4 顆 1TB 硬碟組成 RAID 0,可用空間 4TB
  • 3 顆 1TB 加 1 顆 500GB 組成 RAID 0,每顆都只能用到 500GB,可用空間 2TB

RAID 1 是什麼?

RAID 1 最少要 2 顆硬碟,又叫 Mirror(鏡像),兩顆硬碟就像照鏡子一樣,內容一模一樣。

寫入時,資料會在每顆硬碟各完整寫一份,速度跟單顆硬碟差不多;讀取時會挑一顆正常的硬碟來讀,讀取速度不會因為硬碟多而變快。

RAID 1 的好處是,主要的硬碟壞掉時,另一顆會直接接手,不會有停機時間;換上新硬碟後,可以讓 RAID 重建回來。缺點是空間只能用一半,例如兩顆 1TB 硬碟組成 RAID 1,只有 1TB 可以用。

RAID 1組成示意圖
RAID 1組成示意圖

RAID 1 怎麼寫入資料?

每一塊資料同時寫進兩顆硬碟;硬碟 2 故障時,換上新硬碟就能從硬碟 1 複製回來。

要寫入的資料
RAID 控制器

RAID 10 和 RAID 01 是什麼?

RAID 10 和 RAID 01 都是把 RAID 0 和 RAID 1 組在一起,最少要 4 顆硬碟,同時有 RAID 0 的速度和 RAID 1 的容錯,可用容量是一半。差別在先做哪一個。

RAID 10 是什麼?

RAID 10 先把硬碟兩兩組成 RAID 1(兩組鏡像),再把兩組組成 RAID 0。4 顆硬碟最多可以壞 2 顆還能正常運作,前提是這 2 顆不在同一組;同一組的兩顆都壞,RAID 就損毀。

RAID 10 怎麼寫入資料?

硬碟 1、2 一組,3、4 一組,每塊資料寫進同組的兩顆;硬碟 2 故障時,從硬碟 1 複製回來。

要寫入的資料
RAID 控制器

RAID 01 是什麼?

RAID 01 剛好相反,先把兩顆硬碟組成 RAID 0,再把兩組 RAID 0 組成 RAID 1。RAID 01 可以容許同一組的兩顆硬碟一起壞;如果兩顆壞在不同組,RAID 就有可能損毀,要看壞的是哪兩顆。

RAID 10組成方式示意圖
RAID 10組成方式示意圖

RAID/NAS 救援

陣列降級、重建失敗?先別再動它

硬碟亮紅燈或 RAID 重建卡住時,先停止重建、不要自己換碟,交給工程師判斷。

  • 先檢測再報價,檢測費 NT$500
  • 救到指定資料才收費
  • 企業伺服器、NAS 都有實際救援經驗

RAID 5 是什麼?

RAID 5 最少要 3 顆硬碟,同時有讀寫速度和容錯。資料寫入時會切塊分散到每顆硬碟,所以讀寫都快;每一排資料還會多寫一份校驗值(Parity,同位元),而且輪流放在不同硬碟上。

因為有 Parity,RAID 5 壞掉 1 顆硬碟時,可以用其他硬碟的資料加上 Parity 算回來,RAID 照常運作。

RAID 5 的容量怎麼算?

RAID 5 的可用容量是(n-1)顆硬碟。少掉的那一顆空間並沒有浪費,是先扣起來放 Parity,萬一有一顆壞掉,還能把資料算回來。

  • 3 顆 2TB 硬碟組 RAID 5:(3-1) × 2TB = 4TB
  • 5 顆 1TB 硬碟組 RAID 5:(5-1) × 1TB = 4TB

RAID 5 的重建為什麼有風險?

RAID 5 只能壞 1 顆。壞掉 1 顆後重建時,陣列已經沒有容錯,偏偏這時每顆硬碟都在大量讀寫。如果重建途中又有一顆撐不住,就超過上限,整組讀不到。硬碟容量越大,重建要跑得越久,這段沒有後路的時間也越長,所以重建時要特別留意。

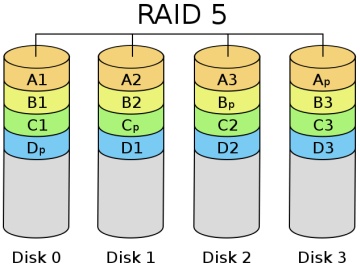

RAID 5組成方式示意圖
RAID 5組成方式示意圖

RAID 5 怎麼寫入資料、壞一顆怎麼算回來?

資料寫進 4 顆硬碟,每一排再多存一份同位元 P;硬碟 3 故障時,換上新硬碟,控制器用同一排其他硬碟的資料加上 P,把每一塊重新算出來。

要寫入的資料
RAID 控制器

RAID 6 是什麼?

RAID 6 是從 RAID 5 演變來的,比 RAID 5 多寫了一組 Parity,總共 2 組,所以壞掉 2 顆硬碟都還能正常運作。

RAID 6 最少要 4 顆硬碟,可用容量是(n-2)顆,例如 4 顆 4TB 硬碟組成 RAID 6,可用 8TB。RAID 6 比 RAID 5 安全,但每次寫入都要多算一份 Parity,寫入速度會比 RAID 5 慢。這一點 NetApp 研發的 RAID-DP 有改善,下面接著說。

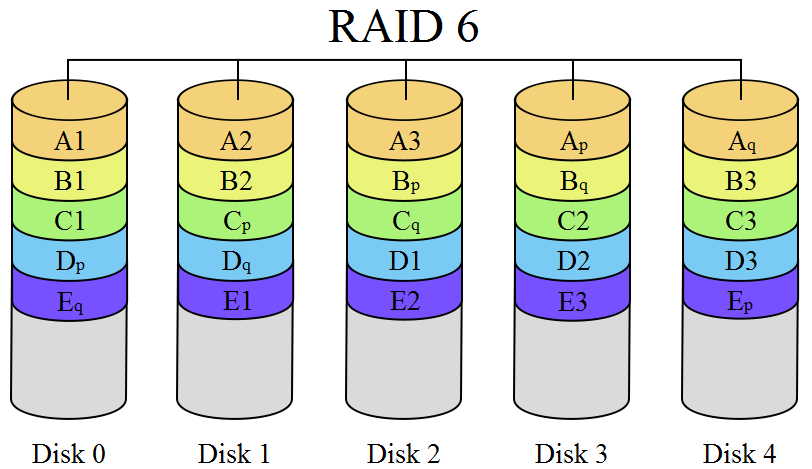

RAID 6組成方式示意圖
RAID 6組成方式示意圖

RAID 6 怎麼寫入資料、壞兩顆怎麼算回來?

每一排多存 P、Q 兩份同位元;硬碟 2、3 同時故障,換上新硬碟後還是算得回來。

要寫入的資料
RAID 控制器

RAID-DP 是什麼?

RAID-DP 是 NetApp 公司自己研發的 RAID 演算法。傳統的 RAID 5 重建時風險高,RAID 6 又有寫入變慢的問題,NetApp 為了同時解決這兩件事,做出了 RAID-DP。

企業儲存設備(Storage)要的是不停機、出事時風險低、速度又要夠,RAID-DP 就是照這幾個需求設計的。

NetApp的LOGO

RAID-DP 運算架構

RAID-DP 與 RAID 6 一樣會有兩份 Parity,不同的是 RAID 6 屬於分散式雙同位元演算,RAID-DP 是固定式雙同位元演算。

因為演算上的差異,不會出現像 RAID 6 效能不彰的問題。

RAID-DP 優點

RAID-DP 有 2 份 Parity,壞掉 2 顆硬碟還能正常使用。

傳統的 RAID 5、6 重建時要做 XOR 運算,每顆硬碟都要一起動起來算,會吃掉 CPU 資源,整組 RAID 的存取速度也會變慢。

RAID-DP 的 Parity 固定放在兩顆硬碟上,重建時比 RAID 5 快,重建期間整組 RAID 的速度也比較不會被拖慢。

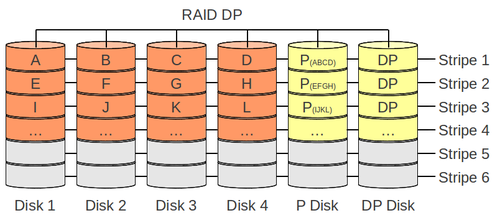

RAID-DP 組合式意圖
RAID-DP 組合式意圖

RAID-DP 和 RAID 6 比較

下表比較 RAID-DP 和 RAID 6 的差別。

屬性RAID-DPRAID 6
Parity存放方式Partiy 固定存放在兩顆硬碟上Parity 平均分散存放在每顆硬碟
如何建立RAID-DP 屬於 NetApp 專利,故只有 NetApp Storage 有支援。許多 RAID 控制卡皆有支援,例如常見的 LSI Mega RAID 卡及 Linux 系統。
優勢讀寫時不會有任何效能延遲、Rebuild 時速度快且不會讓整體效能下降。較為平價,且容易取得。
缺點僅在 NetApp 系統上可用運用在高運算環境效能不彰、Rebuild 時間長且效能會下降。
備註結合 WAFL 檔案系統,讓它可以隨意放大及縮小。
RAID-DP 和 RAID 6 比較表

不知道自己的狀況要多少錢?選裝置和故障狀況,30 秒看費用區間。

哪一種 RAID 壞了最難救?

從救援的角度看,難不難救,要看壞掉的硬碟有沒有超過那種 RAID 能承受的上限,以及壞掉之後有沒有人繼續操作。

RAID 0 沒有備援,任何一顆壞掉,每個檔案都缺了一塊,救援時要把壞掉那顆的資料也讀出來,才拼得回完整的檔案。RAID 1、5、6、10 在上限內壞硬碟時,資料都還在;超過上限之後,就要把每顆硬碟的內容先讀出來,再推回原本的排列順序,才能把資料重組回來。

我們接到的 RAID 救援案,最常見的原因是重建途中又有硬碟壞掉。這時最重要的是先停手,不要再按重建、初始化,也不要調換硬碟順序。費用怎麼算,可以看RAID 資料救援費用;要送件或先問狀況,可以看RAID 與 NAS 資料救援。

鉅亨的經驗談

不得不說 RAID-DP 的穩定性真的很好,我們做資料救援這行業,會救到 RAID 磁碟陣列的最大原因,就是 RAID Rebuild 過程中又有硬碟掛掉,就會「整組害了了」。

尤其現代硬碟容量越來越大,Rebuild 時間越拉越長,風險也跟著增加。

鉅亨科技在這行業十多年,累積救援了上百組的 RAID 陣列,還真的從未救過 NetApp 的 Storage!

我們也仔細鑽研過 NetApp 的檔案系統及演算方式,萬一碰到 RAID-DP 需要搶救,這種 RAID 救援難度非常的高...。

不過我們也已做好準備,在未來幫助可能有需要的企業來拯救。

RAID 級別常見問題

RAID 5 和 RAID 6 差在哪?

RAID 5 有 1 組 Parity,可以壞 1 顆,最少 3 顆硬碟;RAID 6 有 2 組 Parity,可以壞 2 顆,最少 4 顆硬碟。RAID 6 比較安全,但可用容量少一顆,寫入也比較慢。

RAID 1 和 RAID 5 差在哪?

RAID 1 用 2 顆硬碟存一樣的資料,容量剩一半;RAID 5 用 3 顆以上硬碟,只扣 1 顆的空間放 Parity。兩種都可以壞 1 顆。硬碟顆數多時,RAID 5 能用的容量比較多。

RAID 10 和 RAID 5 哪個比較安全?

4 顆硬碟時,RAID 5 只能壞 1 顆;RAID 10 最多可以壞 2 顆,但這 2 顆不能在同一組。RAID 10 的可用容量是一半,RAID 5 是少 1 顆。

RAID 5 最少要幾顆硬碟?

RAID 5 最少要 3 顆硬碟,可用容量是(n-1)顆,例如 3 顆 2TB 可以用 4TB。
